CHAMPION Auto Systems
Champion Auto Systemsはシートヒーター、ベンチレーションシート、マッサージシステムなどの自動車用シートサプライヤー"Champion Seat Systems"として2005年に設立されました。
本社は米国ミネソタ州ミネアポリスにあり、ミシガン州デトロイトと中国・上海近郊にオフィスを構えています。
2022年にWebasto社からアフターマーケット用サンルーフの独占的グローバル権利と設備を取得し『Champion Auto Systems』として法人化しました。
2023年にはChampion Auto SystemsはSEMA - Proの「Manufacturer Of The Year」を受賞し、2024年以降、業界で最も充実したラインナップの自動車用シート製品とともに、インナースライドサンルーフのHollandia 700シリーズ、アウタースライドサンルーフのHollandia 321Lおよび321Mを提供しています。
製品はFMVSSの該当する基準を満たしております。
Champion Hollandia 321L
バージョン3.0 パワースポイラーサンルーフ
- ・高度な電子制御:ワンタッチで開閉/換気
- ・イグニッションキーによる自動クローズ機能(割り込み追加)
- ・ガラスパネルと独立したロールサンシェード

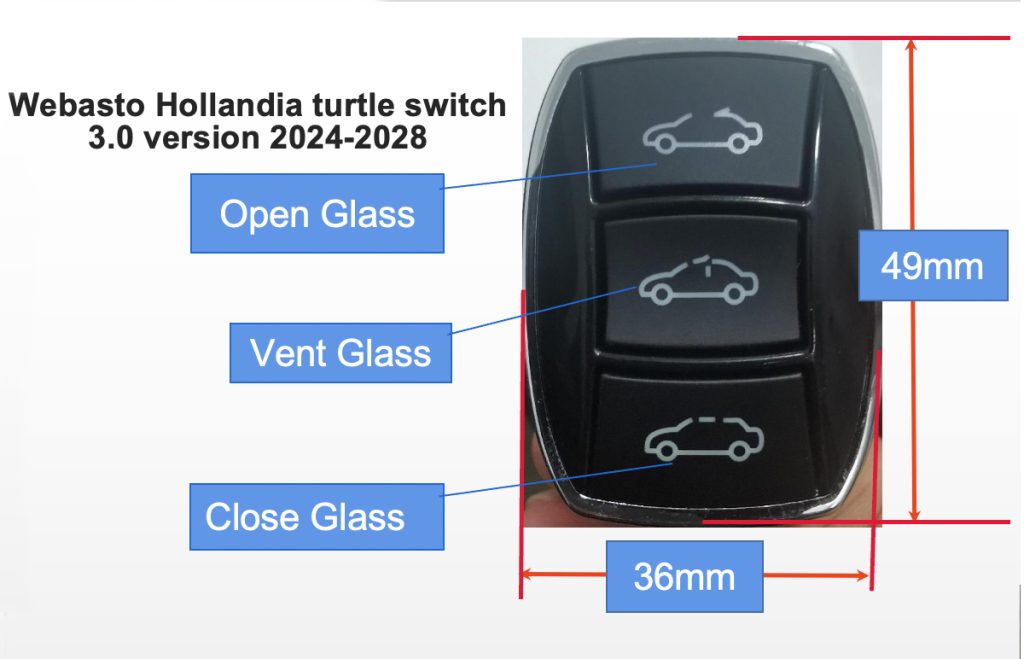

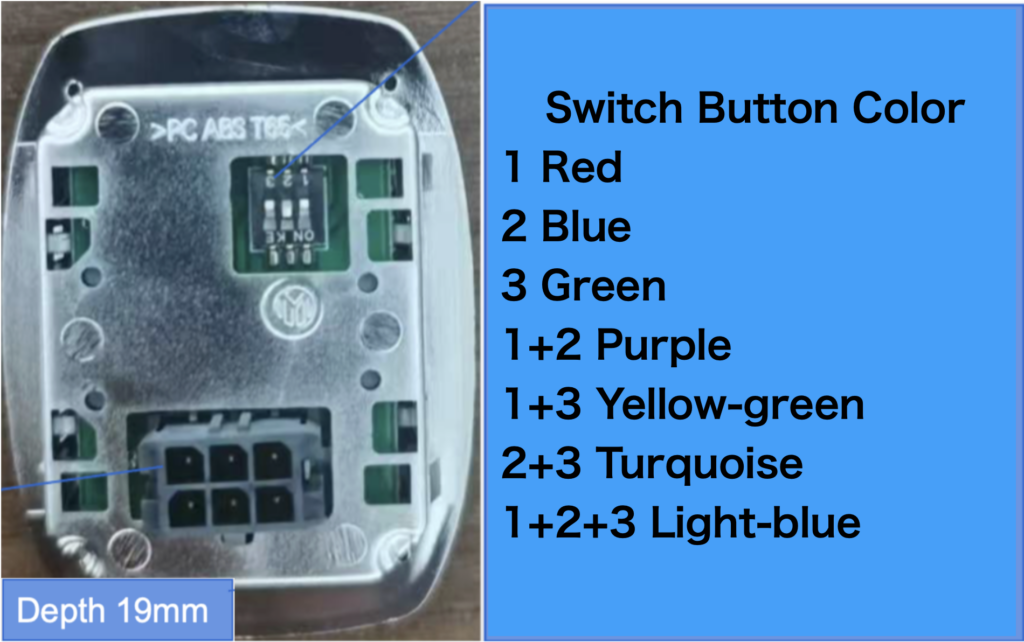

- ・3ボタンスイッチで、7色の調整可能な照明を選択可能
取り付けイメージ画像
2024 Honda Civic
トリムシェル巻き込み仕上げ専用
一体型のロール式サンシェード
統合されたロール式サンシェードは、ガラスパネルとは独立して操作できます。ガラスを開けてサンシェードを閉じることで、直射日光を避けながら新鮮な空気を楽しむことができます!
サービスパーツ Champion H321L
①Bonded Glass Assy | H321LSK013A |
② Glass Seal | H321LSK023A |
③ Upper Frame | H321LSK033A |
④ Glass Retaining Clip | H321LSK043A |
⑤ Under Frame Sealant (not included USA) | H321LSK053A |
⑥ Sunroof Control Unit (SCU) | H321LSK063A |
⑦ Motor | H321LSK073A |
⑧ Lower frame (coated steel) | H321LSK083A |
⑨ TrimShell 2.0 with 4 corner mounting | H321LSK093A |
⑩ Switch (Webasto 3 button style) | H321LSK103A |
⑪ Slide Lock left + right | H321LSK113A |
⑫ Length Stopper left + right | H321LSK123A |
⑬ Mechanism Assembly left + right | H321LSK133A |
⑭ Sunshade Assembly | H321LSK143A |
⑮ Return Tubes left + right | H321LSK153A |
⑯ Bearing | H321LSK163A |
⑰ Motor Gear | H321LSK173A |
⑱ Gear Plate | H321LSK183A |
⑲ Drive Cable | H321LSK193A |
⑳ Screws | H321LSK203A |

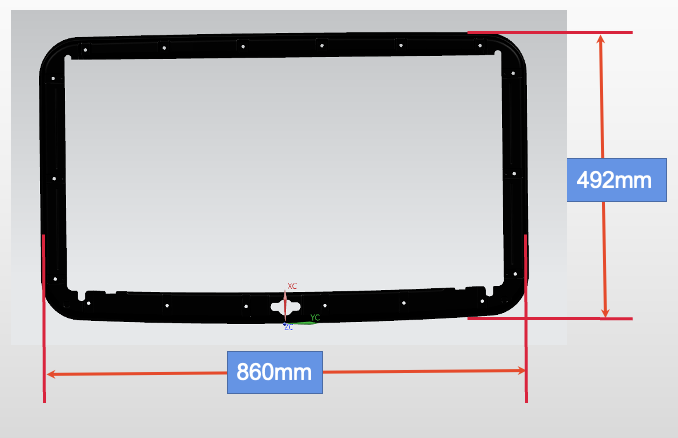

外枠の寸法
内枠の寸法と厚さ
トリム シェルの寸法
サンルーフ コントロール ユニット (SCU)
Interface Definition: AMP 173858-1
Pin # | Pin definition | Details |
1 | +B Main Power | +12V(max current 25A) |
2 | Not Used | |
3 | Not Used | |
4 | Not Used | |
5 | Not Used | |
6 | Ground | (max current 25A) |
7 | Glass Open | Low level valid(100mA) |
8 | Glass Closed | Low level valid(100mA) |
9 | ACC Key Signal(IG2) | Low level valid(100mA) |
10 | ||
11 | ||
12 | Switch GND |
モーターの図面と主要寸法
パッケージの寸法
